Toto porovnanie vysvetľuje hlavné rozdiely medzi týmito dvoma dizajnmi nitov a poskytuje praktické úvahy pre výrobcov pracujúcich s elektrickým, elektronické, automobilové, mechanické a presné komponenty.
Nity poskytujú trvalé mechanické spojenie deformáciou časti spojovacieho prvku po prechode cez spájané komponenty. Často sa volí meď pre aplikácie, kde je vodivosť, odolnosť proti korózii a spoľahlivé tvarovanie vlastnosti sú dôležité.
Hlavným rozdielom medzi dutým a plným dizajnom je konštrukcia drieku. Dutá alebo rúrková stopka má vnútorný otvor alebo zmenšený materiálový prierez pevný nit používa úplne vyplnenú stopku. Tento rozdiel ovplyvňuje to, ako upevňovací prvok sa vytvorí počas montáže.
Pre inžinierov a nákupné tímy nie je lepšia možnosť určená jednoducho podľa či je jeden dizajn dutý alebo plný. Správna voľba závisí od kĺbu, inštalačné vybavenie, požiadavky na zaťaženie, rozmery komponentov a výrobné podmienky.

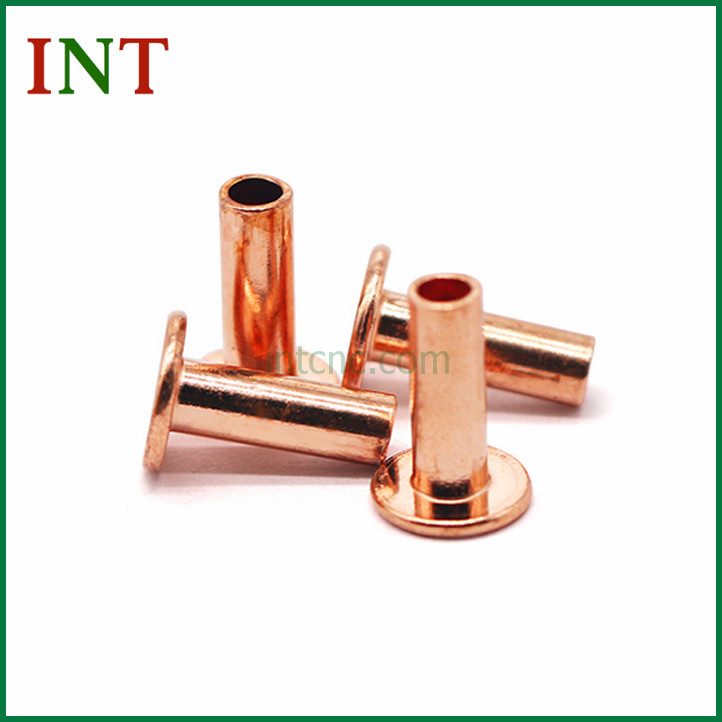

Dutý nit obsahuje dutinu v časti alebo celej svojej drieku. V závislosti od špecifický dizajn, koniec môže byť počas inštalácie rozšírený, stočený alebo inak tvarovaný. Vďaka tomu je dizajn užitočný pre zostavy, kde sa vyžaduje riadená deformácia.
Polorúrkové a rúrkové konfigurácie sú dostupné v rôznych rozmeroch a hlave štýlov. Môžu byť vyrobené pre aplikácie s kompaktnou geometriou a opakovateľnosťou montáž sú dôležité.
Pevný nit má súvislú kovovú stopku. Počas inštalácie je odkrytý koniec deformované vhodným nitovacím zariadením, aby sa vytvorila druhá hlava a zabezpečil spoj.
Pevná konštrukcia poskytuje podstatné telo pre mechanické upevnenie a má urobil z tohto typu nitov dlhodobo osvedčené riešenie pre konštrukčné a priemyselné montáže.
| Funkcia | Dutý dizajn | Pevný dizajn |
|---|---|---|
| Konštrukcia drieku | Čiastočne duté alebo rúrkové | Úplne pevné |
| Spôsob tvarovania | Koniec môže byť rozšírený, stočený alebo stlačený | Odkrytá stopka je mechanicky deformovaná |
| Spotreba materiálu | Pre určité rozmery možno použiť menej materiálu | Vyžaduje pevnú stopku |
| Typická požiadavka na pevnosť | Vhodné pre mnohé presné upevňovacie aplikácie | Dobre sa hodí pre robustné mechanické spoje |
| Bežné aplikácie | Elektrické, elektronické, osvetľovacie, automobilové a presné komponenty | Konštrukčné, mechanické a priemyselné zostavy |
| Dostupné štýly hlavy | Okrúhle, polguľaté, ploché, zápustné a zákazkové vzory | Okrúhle, ploché, zapustené a vlastné vzory |
| Prispôsobenie | Rozmery, materiál, hlavu a geometriu je možné prispôsobiť | Rozmery, materiál a konfiguráciu hlavy je možné prispôsobiť |
Tieto charakteristiky sú skôr všeobecnými usmerneniami než absolútnymi pravidlami výkonu. Skutočná pevnosť spoja a spoľahlivosť závisí od triedy materiálu, rozmerov, inštalácie parametre, návrh spoja a prevádzkové podmienky.
Duté konštrukcie sa často zvažujú pre komponenty, ktoré vyžadujú riadenú deformáciu pri montáži. Ak sú vyrobené z medi alebo zliatin medi, môžu tiež poskytnúť užitočné elektrické a materiálové charakteristiky pre špecifické aplikácie.
Typické oblasti použitia zahŕňajú:
V elektrických zostavách môže meď plniť mechanické aj vodivé funkcie. Konečný výber by však mal byť založený na elektrickom zaťažení, kontakte konfiguráciu, podmienky prostredia a požadovanú životnosť komponentu.
Pre aplikácie vyžadujúce špecifické rozmery alebo tvarovacie charakteristiky, výrobcovia môže zvážiťvlastné riešenia medených nitovna základe výkresov a požiadaviek na montáž.
Pevné nity sa vo všeobecnosti vyberajú pre zostavy, kde je podstatná mechanická je potrebné pripojenie. Ich súvislá stopka poskytuje materiál, ktorý môže byť plasticky deformované, aby vytvorili bezpečný spoj.
Bežne sa vyskytujú v konštrukčných častiach, priemyselných zariadeniach, doprave komponenty, mechanický hardvér a iné zostavy, kde je spoľahlivosť upevnenia je kľúčovým faktorom.
Vhodný štýl a rozmery hlavy závisia od geometrie spoja a inštalácie proces. INT METAL tiež poskytujepevné nity pre priemyselné aplikácies prispôsobenými špecifikáciami dostupnými pre projekty OEM a ODM.
Výkon nitu závisí nielen od jeho geometrie, ale aj od zvoleného materiál. Rôzne aplikácie môžu vyžadovať rovnováhu vodivosti, sily, odolnosť proti korózii, hmotnosť, opracovateľnosť a tvárnenie.
| Materiál | Typické vlastnosti | Potenciálne aplikácie |
|---|---|---|
| Meď | Vysoká elektrická vodivosť a dobrá odolnosť proti korózii | Elektrické a elektronické komponenty |
| Mosadz | Dobrá opracovateľnosť a vyvážené mechanické a elektrické vlastnosti | Presný hardvér a elektrické komponenty |
| Oceľ | Vysoká mechanická pevnosť | Mechanické a konštrukčné aplikácie |
| hliník | Nízka hustota a dobrá odolnosť proti korózii | Ľahké komponenty |
V závislosti od aplikácie môžu dostupné povrchové úpravy zahŕňať nikel, pokovovanie zinkom, chrómom, bronzom, cínom a striebrom, ako aj oxidácia a iné špecifikované povrchové úpravy.
Povrchovú úpravu je potrebné zvoliť podľa prevádzkového prostredia, elektrické požiadavky, vystavenie korózii, vzhľad a kompatibilita s spájané materiály.
Výber medzi týmito dvoma dizajnmi by mal začať s požiadavkami hotového výrobku montáž namiesto samotného upevňovacieho prvku. Nasledujúce faktory sú obzvlášť dôležité.
Zvážte ťahové, šmykové, vibrácie a iné mechanické zaťaženia, ktoré spoj zažije. Pevná konštrukcia môže byť vhodná, keď je podstatná mechanická je potrebné pripojenie.
Skontrolujte, či výrobná linka používa lisovanie, krimpovanie, automatizované nitovanie, alebo iný spôsob montáže. Geometria upevňovacieho prvku musí byť kompatibilná s vybrané vybavenie.
Pre vodivé súčiastky, vodivosť materiálu a prevedenie hotového spojenie by sa malo posudzovať spoločne. Do úvahy prichádza meď a zliatiny medi kde je elektrický výkon súčasťou požiadavky aplikácie.
Priemer nitu, dĺžka drieku, rozmery hlavy, hrúbka steny a tvarovacia geometria všetky ovplyvňujú inštaláciu a konečný výkon spoja.
Teplota, vlhkosť, vibrácie, vystavenie korózii a kontakt s inými kovmi treba zvážiť pred finalizáciou materiálu a povrchovej úpravy.
Dongguan INT Metal Tech Co., Ltd. bola založená v roku 2012 v Dongguan, Čína. Spoločnosť sa špecializuje na elektronické materiály a presné komponenty pre elektrotechnický, automobilový priemysel, železničná doprava, letecký priemysel a ďalšie výrobné odvetvia.
Jej produktové portfólio zahŕňa elektrické kontakty, presné nity, drahé kovy plátované pásy, pásy zo zliatiny medi, presné konektory, príslušenstvo foriem a CNC opracované diely. Spoločnosť ponúka viac ako 5 000 špecifikácií a modelov kategórie svojich produktov.
Pre nitovacie aplikácie INT METAL pracuje s meďou, mosadzou, oceľou, hliníkom a iné špecifikované materiály. Konfigurácie produktu zahŕňajú okrúhlu hlavu, pologuľatú hlavu, plochá hlava, zápustná hlava, poloduté, plné, rúrkové, stupňovité a prispôsobené vzory.
Rozmery môžu byť vyvinuté podľa výkresov zákazníka a požiadaviek projektu, podpora výroby OEM aj ODM. To umožňuje geometriu nitu, materiál, povrchová úprava a tvarovacie charakteristiky, ktoré zodpovedajú požiadavkám zákazníka montážny proces.
INT METAL funguje podľa systémov riadenia ISO9001 a ISO14001 s produktmi v súlade s environmentálnymi požiadavkami vrátane RoHS a REACH. Jeho výrobné možnosti zahŕňajú lisovanie, CNC obrábanie, spracovanie pásov, opláštenie a výroba presných komponentov.
Zistite viac oPresné nity INT METALalebo kontaktujte výrobcu, aby ste prediskutovali výber materiálu, rozmery, výkresy, a prispôsobené výrobné požiadavky.
Hlavným rozdielom je konštrukcia drieku. Duté alebo rúrkové prevedenie obsahuje vnútorný otvor alebo zmenšený materiálový úsek, pričom pevný nit má súvislú kovovú stopku. To ovplyvňuje proces tvarovania a vhodné aplikácie.
Dutý dizajn možno zvážiť pri riadenej deformácii, kompaktnej geometrii, alebo sú dôležité špecifické požiadavky na montáž. Bežne sa používa vo vybraných elektrické, elektronické, osvetľovacie, automobilové a aplikácie presných komponentov.
Meď môže byť vhodná pre elektrické komponenty kvôli jej vysokej elektrickej energii vodivosť. Úplný návrh spoja by sa však mal hodnotiť na základe prúdové zaťaženie, prechodový odpor, mechanické požiadavky, teplota a prevádzkové prostredie.
Nie nevyhnutne v každej aplikácii. Pevná stopka poskytuje značné množstvo materiálu na mechanickú deformáciu, ale skutočný výkon spoja závisí od materiál nitu, rozmery, proces inštalácie, návrh spoja a servis podmienky.
áno. INT METAL podporuje projekty OEM a ODM a môže vyvíjať nity podľa zákaznícke výkresy a špecifikácie vrátane materiálu, rozmerov, štýlu hlavy, povrchová úprava a ďalšie požiadavky na dizajn.
Bežné možnosti zahŕňajú meď, mosadz, oceľ a hliník. Najvhodnejší materiál závisí od požadovaných mechanických vlastností, vodivosti, odolnosti proti korózii, hmotnosť, tvarovacie charakteristiky a aplikačné prostredie.
Duté a plné nity sú navrhnuté pre rôzne požiadavky na upevnenie. Prvý môže byť výhodný pre vybrané presné zostavy, kde je riadený tvarovanie a kompaktná konštrukcia sú dôležité, zatiaľ čo pevné konštrukcie sú často uvažované pre robustné mechanické spojenia.
Pre elektrické, elektronické, automobilové a priemyselné komponenty konečné rozhodnutie mali zvážiť materiál, rozmery, inštalačné vybavenie, mechanické zaťaženie, elektrický výkon a podmienky prostredia spolu.
So skúsenosťami v oblasti presných komponentov a elektronických materiálov poskytuje INT METAL štandardné a prispôsobené nitovacie riešenia pre výrobcov vyvíjajúcich komponenty pre náročné priemyselné aplikácie.
