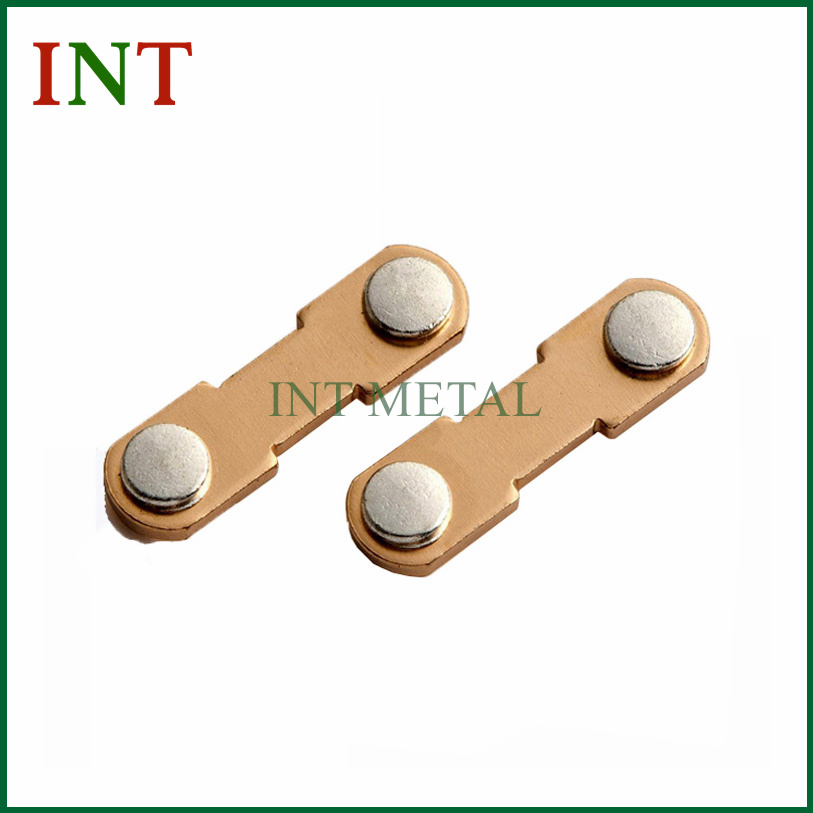

Pohyblivé kontaktné nitysú presné elektrické kontaktné komponenty navrhnuté tak, aby pomáhali ovládať a spínať elektrickú energiu v zariadeniach, ako sú stykače, ističe, štartéry, regulátory teploty, spínače a relé. S viac ako 12-ročnými výrobnými skúsenosťami,INTvyvíja prispôsobené pohyblivé kontaktné nity s použitím kontaktných materiálov na báze striebra a materiálov na báze medi alebo medi a niklu pre náročné aplikácie OEM a ODM.
Pohyblivé kontaktné nity sú špecializované komponenty elektrických kontaktov inštalované na pohyblivých vodivých častiach spínacích mechanizmov. Počas prevádzky sa pohyblivý kontakt približuje alebo oddeľuje od stacionárneho kontaktu, aby vytvoril alebo prerušil elektrický obvod.
Tento pohyb robí kontaktnú plochu obzvlášť dôležitým. Každý spínací cyklus môže generovať elektrický oblúk, mechanické nárazy, trenie a teplo. Správne skonštruovaný kontaktný nit preto musí poskytovať stabilné elektrické rozhranie pri zachovaní mechanickej integrity počas opakovanej prevádzky.
V praktických aplikáciách môžu pohyblivé kontaktné nity priamo alebo nepriamo ovládať elektrickú energiu pomocou spínacích mechanizmov. Sú obzvlášť dôležité pre elektrické zariadenia s malým a stredným prúdom, kde sa vyžaduje spoľahlivé spínanie a kompaktné rozmery komponentov.
Výber materiálu je jedným z najdôležitejších faktorov pri navrhovaní pohyblivých kontaktných nitov. Kontaktná plocha musí vyrovnávať elektrickú vodivosť, odolnosť voči elektrickému opotrebovaniu, odolnosť voči zváraniu, tepelné správanie a kompatibilitu s prevádzkovým prostredím.
Podľa dostupných informácií o produkte INT medzi bežne používané materiály na kontaktné plochy patria Ag, AgNi, AgCdOAgSnO2AgSnO2In2O3a AgZnO. Ako bežné základné materiály sa používa meď a meď-nikel.
| Kategória materiálu | Typický materiál | Primárna úvaha |
|---|---|---|
| Strieborná | Ag | Elektrická vodivosť a výkon kontaktov |
| Strieborný nikel | AgNi | Elektrický a tepelný výkon s dobrou odolnosťou voči oblúku |
| Oxid kademnatý strieborný | AgCdO | Odolnosť voči elektrickému opotrebovaniu a tavnému zváraniu |
| Oxid cínu strieborný | AgSnO2 | Vhodné pre náročné spínacie aplikácie |
| Základný materiál | Cu/CuNi | Mechanická podpora a vodivé spojenie |
Správny materiál by sa mal vybrať podľa úrovne prúdu, frekvencie spínania, napätia, charakteristík zaťaženia, tepelných podmienok, mechanických požiadaviek a očakávanej životnosti konečného elektrického zariadenia.
Kompaktná štruktúra pohyblivých kontaktných nitov ich robí vhodnými pre širokú škálu elektrických spínacích komponentov. Sú spojené najmä s aplikáciami malého a stredného prúdu.
Pre inžinierov a obstarávacie tímy by sa aplikácia mala vždy posudzovať spolu s elektrickým zaťažením a mechanickým pohybom. Kontaktný nit, ktorý funguje dobre v jednom spínacom zariadení, nemusí byť vhodný pre iný dizajn bez úpravy materiálu alebo rozmerov.
Presnosť rozmerov je kritická, pretože nit musí správne sedieť na zostave pohyblivého kontaktu. INT poskytuje prispôsobené rozmery s reprezentatívnymi špecifikáciami pokrývajúcimi priemer hlavy od približne 2,5 mm do 8 mm.
| Parameter | Reprezentačný rozsah | Typická tolerancia |
|---|---|---|
| Priemer hlavy | 2,5–8 mm | ±0,10 mm |
| Hrúbka hlavy | Pribl. 0,6–2,0 mm | ±0,05 mm |
| Hrúbka kontaktnej vrstvy | Pribl. 0,3–0,7 mm | ±0,05 mm |
| Priemer stopky | Pribl. 1,2–4 mm | ±0,05 mm |
| Dĺžka drieku | Pribl. 1-4 mm | ±0,15 mm |
Tieto hodnoty by sa mali považovať skôr za reprezentatívne než za univerzálne návrhové limity. Pre výrobné projekty by kupujúci mali poskytnúť výkresy, vzorky, technické dokumenty, elektrické požiadavky a montážne podmienky, aby dodávateľ mohol potvrdiť príslušnú špecifikáciu.
Výroba elektrických kontaktných nitov vyžaduje kontrolované tvarovanie, výber materiálu, riadenie rozmerov a kontrolu. Keďže súčiastka je malá, aj malé rozmerové odchýlky môžu ovplyvniť zarovnanie zostavy a výkon kontaktu.
Profesionálny výrobný pracovný postup sa vo všeobecnosti zameriava na tieto oblasti:
Pre veľkoobjemovú výrobu elektrických komponentov je konzistentná výroba rovnako dôležitá ako nominálna špecifikácia. Stabilné rozmery a opakovateľný materiálový výkon pomáhajú znižovať montážne variácie a podporujú predvídateľnú kvalitu produktu.
Výber vhodného pohyblivého kontaktného nitu by mal začať skutočnými prevádzkovými podmienkami, a nie jednoduchým výberom štandardnej veľkosti. Tímy obstarávania môžu použiť nasledujúci kontrolný zoznam:
Spolupráca s výrobcom schopným výroby OEM a ODM môže tento proces zjednodušiť. INT uvádza, že môže vyrábať diely podľa zákazníckych výkresov alebo technických dokumentov a môže odporučiť vhodné materiály podľa požiadaviek aplikácie.
Pri získavaní pohyblivých kontaktných nitov od čínskeho výrobcu alebo dodávateľa elektrických kontaktov by sa kupujúci mali pozerať nad rámec jednotkovej ceny. Dlhodobá spoľahlivosť závisí od technickej podpory, konzistencie materiálu, rozmerovej kontroly, dokumentácie, balenia a schopnosti dodávky.
INT uvádza viac ako 12 rokov skúseností s výrobou kontaktných nitov a certifikáciu ISO9001. Informácie o produktoch tiež uvádzajú podporu pre projekty OEM a ODM, prispôsobené rozmery, požiadavky na vzorky a možnosti doručenia letecky, expresne alebo po mori.
Pre medzinárodné obstarávanie je dôležité aj balenie, pretože pohyblivé kontaktné nity sú malé presné komponenty. INT popisuje balenia v množstve približne 500 – 5 000 kusov v malých plastových alebo vákuových plastových vreckách, po ktorých nasledujú jednotlivé kartóny a vonkajšie obaly z tvrdej lepenky.
Pre kupujúcich porovnávajúcich výrobcov by mal byť spoľahlivý dodávateľ schopný poskytnúť:
Používajú sa hlavne v elektrických spínacích zariadeniach, ako sú stýkače, ističe, štartéry, regulátory teploty, spínače a relé, najmä v aplikáciách s malým a stredným prúdom.
Bežné materiály na kontaktnú plochu zahŕňajú Ag, AgNi, AgCdOAgSnO2AgSnO2In2O3a AgZnO. Bežné základné materiály zahŕňajú meď a meď-nikel. Najlepší výber závisí od elektrických a mechanických požiadaviek aplikácie.
áno. Rozmery je možné prispôsobiť podľa zákazníckych výkresov, vzoriek alebo technických dokumentov. Prispôsobenie môže zahŕňať dôležité rozmery, ako je priemer hlavy, hrúbka hlavy, hrúbka kontaktnej vrstvy, priemer stopky a dĺžka stopky.
Podľa informácií o produkte INT môžu byť poskytnuté vzorky. Vzorky na sklade môžu byť bezplatné, zatiaľ čo vzorky, ktoré vyžadujú výrobu, môžu zahŕňať výrobné náklady.
INT udáva dodaciu dobu elektrického kontaktu približne 15–25 dní v závislosti od podmienok suroviny. Skutočný dodací čas by mal byť potvrdený pre každý projekt na základe dostupnosti materiálu, množstva objednávky, prispôsobenia a požiadaviek na výrobu.
Vysoko kvalitnéPohyblivé kontaktné nityhrajú dôležitú úlohu pri dosahovaní stabilného elektrického spínania, mechanickej spoľahlivosti a dlhodobého výkonu komponentov. Výber správneho kontaktného materiálu, základného materiálu, rozmerov, tolerancií a výrobného partnera môže výrazne znížiť konštrukčné a výrobné riziká. Vďaka prispôsobenej výrobe, podpore OEM/ODM, pomoci pri výbere materiálu a skúsenostiam s výrobou elektrických kontaktov poskytuje INT možnosť pre podniky, ktoré získavajú presné kontaktné komponenty pre priemyselné elektrické aplikácie. Ak vyvíjate nové spínacie zariadenie alebo hľadáte spoľahlivého čínskeho dodávateľa prispôsobených pohyblivých kontaktných nitov,kontaktujte násna prediskutovanie vašich výkresov, špecifikácií, požiadaviek na vzorky a výrobných potrieb.
